您當前的位置：首頁 >> 斗式提升機系列 >> 斗式提升機




斗式提升機

　加入時間：2019-12-12 13:35:39　

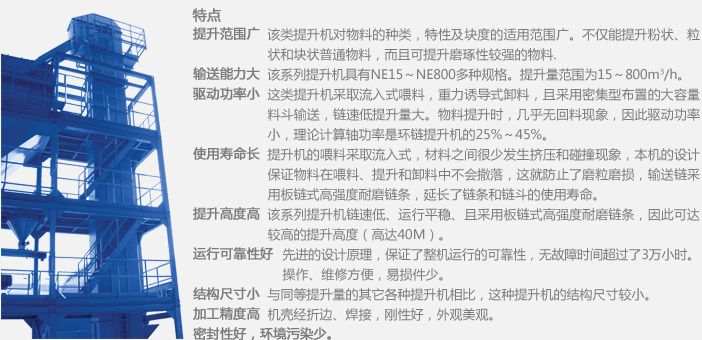

NE型斗式提升機




主要技術參數


型 號
 		 輸送量(m3/h)
 		 ******粒度
 		 物料容重(t/h3)
 		 ******提升高度
 		 功率范圍

NE15
 		 10～15
 		 40
 		 0.6～2.0
 		 35 1.5～4

NE30
 		 18.5～31
 		 55 0.6～2.0
 		 50 1.5～11

NE50
 		 35～60
 		 60
 		 0.6～2.0
 		 45
 		 1.5～18.5

NE100
 		 75～110
 		 70 0.6～2.0
 		 45 5.5～30

NE150
 		 112～165
 		 90
 		 0.6～2.0
 		 45 5.5～45

NE200
 		 170～220
 		 100 0.6～1.8
 		 40
 		 7.5～55

NE300
 		 230～340
 		 125
 		 0.6～1.8
 		 40 11～75

NE400
 		 340～450
 		 130 0.6～1.8
 		 30
 		 18.5～90

NE500
 		 450～550
 		 140
 		 0.6～1.8
 		 30 30～110

NE600
 		 550～660
 		 150 0.6～1.8
 		 30 37～132

NE800
 		 680～830
 		 165
 		 0.6～1.8
 		 30 ～160



TH、HL型斗式提升機




特點


◎提升機環形鏈采用低合金鋼鍛制，并經滲碳淬火，具有很高的抗拉強度和耐磨性能，使用壽命長。

◎采用組裝式鏈輪，由輪體、輪緣用高強度螺栓聯接而成，在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，節省材料，降低費用。

◎驅動裝置采用帶異型輥逆止器之減速電機，逆止可靠、噪聲小，運轉平穩、可靠。

◎采用重力或彈簧自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時在料斗遇到偶然因素引起“卡殼”現象時，有一定的容讓性，有效地保護下部驅動裝置。

◎輸送物料溫度可達250℃。

◎機殼經折邊、焊接，剛性好，外觀美觀。


TH型主要技術參數

斗式提升機型號
 		 TH315
 		 TH400
 		 TH500
 		 TH630

料斗型式
 		 Zh
 		 Sh Zh
 		 Sh
 		 Zh
 		 Sh
 		 Zh
 		 Sh

輸送量(m3/h)
 		 35
 		 59
 		 58
 		 94
 		 73
 		 118
 		 114
 		 185

料斗
 		 斗容(L)
 		 3.75 6 5.9 9.5
 		 9.3 15 14.6
 		 23.6

斗距
 		 512
 		 688

鏈條


圓鋼直徑節距

 Φ18×64
 		 Φ22×86

單條破斷強度(KN)
 		 ≥320
 		 ≥480

單位長度牽引件重量(kg/m)
 		 25.64
 		 26.58
 		 31 31.9



料斗運行速度(m/s)
 		 1.4
 		 1.5

傳動鏈輪轉速(r/min)
 		 42.5
 		 37.6
 		 35.8
 		 31.8

輸送物料******塊度
 		 35
 		 40
 		 50 60


HL型主要技術參數

斗式提升機型號
 		 HL-300
 		 HL-400

S制法
 		 Q制法
 		 S制法
 		 Q制法

輸送量
 		 m3/h
 		 28
 		 16
 		 47.2
 		 30

料斗
 		 容量
 		 kg
 		 52 44 10.5 10
斗距
 		 mm 500 500 600
 		 600
運行部份(料斗牽引鏈條)每公斤重
 		 kg/m
 		 24.8
 		 24
 		 29.2 28.3

牽引鏈條
 		 型式

 		 鏈造環形鏈

圓鋼直徑
 		 mm 18
 		 18

節距
 		 mm 50
 		 50

破斷強度
 		 kg
 		 12800
 		 12800
料斗運行速度
 		 m/s
 		 1.25
 		 1.25
傳動鏈輪軸轉數
 		 r/min
 		 37.5
 		 37.5





TD、D型斗式提升機

特點

TD、D型斗式提升機，采用橡膠帶作牽引構件，具有規格多、輸送量大、提升高度高、運行平穩、壽命長等優點。機殼經折邊、焊接，剛性好，外觀美觀。如果采用耐熱式膠帶，則被輸送物料的溫度可達150℃，適宜輸送無（或小）磨琢性的散狀物料，不適于輸送大塊的、高磨琢性及掏取阻力大的物料。




TD型主要技術參數

提升機型號 TD100 TD160 TD250 TD315
料斗型式 Q H Q H Zd Sd Q H Zd Sd Q H Zd Sd
輸送量 m3/h 4 7.6 9 16 16 27 20 36 38 59 28 50 42 67
料斗 斗容 L 0.15 0.3 0.49 0.9 1.12 1.9 1.22 2.24 3.0 4.6 1.95 3.55 3.75 5.8
斗距 mm 200 280
 		 350 360
 		 450 400 500

傳動滾筒直徑 mm 400 500
從動滾筒直徑 mm 315 400
料斗運行速度 mm/s 1.4 1.6
傳動滾筒轉速 r/min 67 61





提升機型號 TD400 TD500 TD630
料斗型式 Q H Zd Sd Q H Zd Sd H Zd Sd
輸送量 m3/h 40 76 68 110 63 110 96 154 142 148 238
料斗 斗容 L 3.1 5.6 5.9 9.4 4.84 9.0 9.3 14.9 14 14.6 23.5
斗距 mm 480 560 500 625 710
傳動滾筒直徑 mm 630 800
從動滾筒直徑 mm 500 630
料斗運行速度 mm/s 1.8 2.0
傳動滾筒轉速 r/min 55 48




D型主要技術參數

項 目 D160 D250 D350 D450
S Q S Q S Q S Q
輸送量(m3/h) 8 3.1 21.6 11.8 42 25 69.5 48
料斗 容量(L) 1.1 0.65 3.2 2.6 7.8 7 14.5 15
斗距 300 400 500 640
輸送膠帶 寬度 200 300 400 500
層數 4 5 5 5
外膠層厚 1.5/1.5 1.5/1.5 1.5/1.5 1.5/1.5
傳動滾筒轉速(r/min) 51 51

 		 38
料斗運行速度(m/s) 1.068 1.335 1.335/1.25 1.25
驅動功率(Kw) 4 C1 4 C1 7.5 C1 7.5
C2 7.5 C2 11 C2 11
提升高度(H) 4.82-30.2 4.48-30.08 4.3-30.3 4.54-29.5
允許一般物料的******塊度 25mm 35mm 45mm 55mm




THG、TDG型高效斗式提升機

THG、TDG型斗提機的特點

●THG、TDG型斗提機輸送量大、提升高度高；

●斗型合理，容量大；

●環鏈采用合金鋼制造，經表面和熱處理后，硬度適中，強度高，耐磨性好；

●膠帶采用鋼絲繩編織芯膠帶，韌性好，強度高；

●本機的頭尾部和中部機殼全部做了密封處理，物料及粉塵不外揚，不會造成環境污染；

●傳動裝置中采用了垂直軸減速器和液力偶合器，并配有逆止裝置，使得傳動裝置機構緊湊，實現了柔性傳動。既能使運轉平穩，又能使電機減速器及牽引件得到保護，更能使物料在停機時保持穩定狀態。



主要技術參數

TDG型斗提機技術性能表

主要技術參數 TDG160 TDG200 TDG250 TDG315 TDG400 TDG500 TDG630 TDG800 TDG1000 TDG1250 TDG1600
輸送量Q,m3/h 32 45 72 101 158
 		 220 348
 		 492 788
 		 1220 1541
料斗 容量，L 2.6 4.1 6.5 10 16 25 40 64 102
 		 161 255

斗距,mm 260 300 325 360 420 460 520 580 650 720 820
每米長度牽引膠帶及料斗重kg/m 22 21.5 33 33.2 42.2 62.3 78.53 106 145 155.5 223
料斗運行速度v,m/s 1.2 1.2 1.34 1.34 1.5 1.5 1.68 1.65 1.86 1.86 1.86
提升高度Hmax,m 80 80 80 80 80 80 80 80 80 80 80




THG型斗提機技術性能表

主要技術參數 THG160 THG200 THG250 THG315 THG400 THG500 THG630 THG800 THG1000 THG1250 THG1600
輸送量Q,m3/h 30 50 70 100 160
 		 210 350
 		 475 715
 		 1120 1550
料斗 容量，L 2.6 4.1 6.5 10 16 25 40 64 102
 		 161 255

斗距,mm 270 270 336 378 420 460 546 630 756 756 882
每米長度牽引膠帶及料斗重kg/m 31 31.85 33.4 43.25 60.9 79.6 88.66 107 150 187.6 233
料斗運行速度v,m/s 0.93 0.93 1.04 1.04 1.17 1.17 1.32 1.31 1.47 1.47 1.47
提升高度Hmax,m 60 60 60 60 60 60 60 60 60 60 60
